Desenho arquitetônico é a disciplina com um conjunto de representações gráficas oriundas de desenho técnico, esses símbolos facilitam o entendimento do que deve ser feito em projetos de engenharia e arquitetura. Com estes símbolos é possível representar de forma simples um projeto e tudo que o que deve ser feito na construção civil, o fato de ser normatizado pela ABNT possibilita que os símbolos sejam padronizados e entendidos por quem é do ramo.
As normas de desenho técnico CUIDAM desde o emprego das escaladas, caligrafia de desenho técnico, tamanho e dobra de cópia de projetos, formas de apresentação de folhas para desenho, espessura das linhas.
Geralmente esta é uma das primeiras disciplinas estudadas nos cursos de engenharia e arquitetura. Incia-se desenhando e aprendendo no papel e só num segundo momento e as vezes até matéria parte para utilização de ferramentas como autocad, revit e archicad.

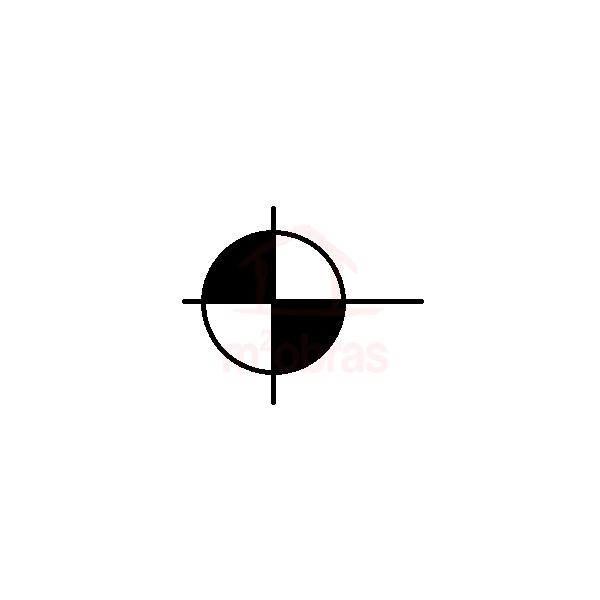

Símbolos arquitetônicos
Conheça os símbolos arquitetônicos para cada tipo de projeto / instalação cada categoria possui um conjunto de representações, porém alguns itens são utilizados em várias categorias conheça as principais categorias da construção civil:
- Projeto Arquitetônico
- Projeto Estrutural
- Projeto Elétrico
- Projeto Hidro-sanitário (Hidráulica)
- Projeto de Combate à Incêndio
- Projeto de Telecomunicações
Estes símbolos também podem ser encontrado no APP grátis:
